橡胶坝坝袋安装工艺与施工流程

时间:2021-03-09 22:49:05来源:华明工业作者:admin浏览次数: 180

橡胶坝坝袋是橡胶坝的重要组成部分,橡胶坝坝袋胶布由承受坝袋张力的补强帆布和保护帆布并确保气密性的橡胶层构成。橡胶层通常分布在坝袋的外层、中层、内层、发挥各层橡胶的功效。

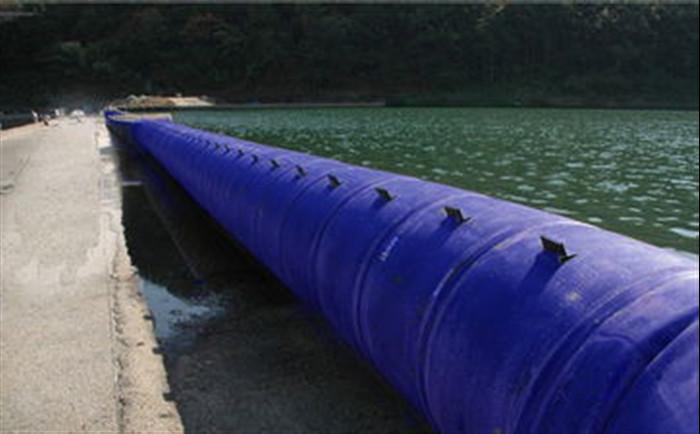

橡胶坝坝袋

一旦橡胶坝坝袋到了需要更换时间就要对其进行更换。由于坝袋施工的时候工地必须保持干燥,所以都会在施工周围修筑施工围堰,确保施工的顺利进行。坝袋的就位问题:坝袋卸下移至坝底板的时候,应该注意坝袋有内外表面和上下游之分,事先确定正确位置,以利于坝袋的展开和铺平。有坝袋比较重,搬运比较困难,不易就位,因此可以在坝袋周边的锚固线以外钻孔。坝袋长度的误差。由于坝袋的设计或者生产等很多因素,坝袋展开后,坝袋的长度不一致,因此应该将误差在划线以及打孔的时候进行消除。

一、橡胶坝坝袋施工前准备 

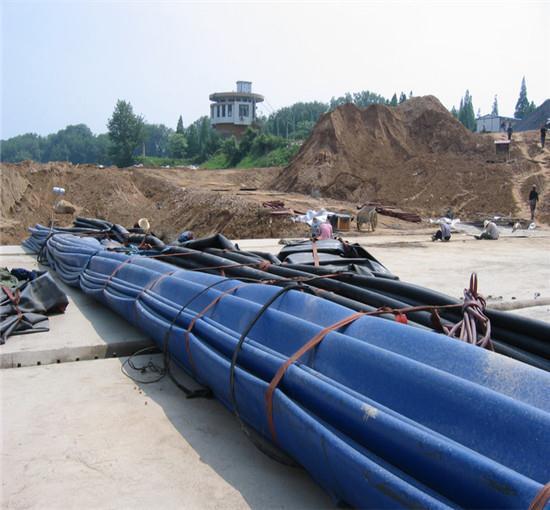

橡胶坝坝袋施工

1、 现场准备 
1.1测量基础底板及螺栓尺寸、溢流管尺寸、下游塌坝尺寸、进出水管尺寸,如 果不符合安装要求及设计要求的要及时修复处理。 
1.2坝袋基础底板棱角进行磨光处理,清理底板杂物。 
1.3螺栓规格及位置准确,并用钢丝刷清洗干净,涂润滑油。 
1.4底板伸缩缝要进行密封处理,打磨光滑。 
1.5在底板基础上弹出轴线及中心线,将轴线延伸到四周底板及闸墩上面。 
1.6在正式安装前,对上下压板进行配合校对,尺寸数量符合设计要求。 
1.7充排水系统、排气管道要求顺畅,无渗透。 

2、 机具准备 
电钻2台(功率在550W以上的)、磨光机2台(配钢丝刷)、钢丝球5个、金 刚石磨片5片、活动扳手2个、工具刀2把、刀片1盒、倒链两个(3-5t )、电锤 一个(钻头)、盛胶盆2个、毛刷子5把(10cm宽)、套筒6个、翘管3根、墨斗 1个、工具线65m。 3、 技术准备 为保证橡胶坝安装质量,本工程橡胶坝坝袋安装全过程在厂家技术人员的指导 下进行,安装前对协助安装人员进行相关培训,当现场符合条件后才能进行坝袋安 装工作。

二、施工顺序

1、坝袋安装
1.1底垫片对准螺栓就位,在底垫片上做好标记再打孔(底垫片在充排水管口部位开孔补强,补强范围为孔径的3倍)。
1.2安装充排水法兰及水帽
1.3打孔就位,安装海绵止水胶条,再在四个坝角粘止水胶泥,粘接进出水口,将溢流口用胶泥固定。
1.4坝袋展开就位:坝袋展开前在底垫片上撒一层滑石粉,用压板固定底垫片不移位,再用人力和机械将坝袋展开,在展开坝袋过程中一定注意坝袋及人员的安全。坝袋中心线对准底板中心线,校正就位后再折叠坝袋对准螺栓打孔线,按坝袋锚固尺寸打孔。
1.5坝袋锚固步骤:先下游后上游,先中间后两边的原则进行锚固(但也得看坝袋的长度而定,如果坝袋短了可先固定坝头),
1.6坝袋打孔就位,加强片就位,安装压板,紧固螺栓,要反复紧固,直到紧固到压缩要求为止。

2、冲水试验
坝袋安装完毕在坝袋中部及近坝段处各画出若干20X20cm的小方格,以便试验时观测变形和受力情况。坝袋充水试验分阶段进行,按坝高为0.5、1.0、1、5、2.0、2.5、3.0m及设计坝高等几个阶段冲水,每阶段冲水后半小时左右进行检查,检查项目有以下几项:
2.1坝袋有无渗漏;
2.2坝袋锚固处有无渗漏现象;
2.3锚固构件有无松动;
2.4坝袋涂层有无脱开;
2.5重复试水1次。

3、充水注意事项
在充水过程中由专职操作人员操作,在上下游锚固螺栓处垫木棍或木板以防螺栓刺坏坝袋,专人巡视,充坝时安排人在坝袋中间向两端赶气,使堵头鼓气翘起。待坝袋充到坝高的70%~80%时方可打开排气阀排气,检查坝袋情况并及时处理,然后慢慢排水塌坝,再依次重新紧固螺栓,以确保锚固的可靠性,否则严禁再次充坝运行。

4、封槽
试验无误后进行密封螺栓,在螺栓上抹黄油,顶部套塑料袋后用1:3水泥砂浆将锚固槽填平压光。坝袋两端中墩部位的螺栓锚固槽用1:3水泥砂浆填平后,用12砖墙清平后,外面用1:3水泥砂浆抹平压光。

三、注意事项

1、坝袋搬运与安装过程中避免发生变形和损伤;
2、安装现场要打扫干净,安装人员应穿软底鞋,尽量不要在坝袋上行走,现场严谨吸烟;
3、托运坝袋间装时必须小心,以免磨损及扎破坝袋;
4、冲排水法兰、水帽外露螺杆需用胶片保护,以免磨损;
5、在坝袋锚固处用胶片垫平,严格控制长度误差的平均分配。在锚固转角处,多余的胶布不许剪口补强处理,而应折叠、理顺、垫平;
6、坝袋的锚固线、中心线等应与底板上的一一对准;
7、坝袋充涨时不许扳拧螺母;&安装试水中如遇其他问题,现场协商解决。

四、橡胶坝袋的安装流程:

1、坝袋安装制造及检测:
1.1 坝袋安装应由施工方按技术图纸进行制作,出厂前必须检查其尺寸并画出锚固线和坝袋中心线。
1.2 坝袋制作必须严格保证质量要求,出厂前必须附有通过国家计量认证的检测机构出具的有关参数的检验报告。

2、坝袋及底垫片在搬运过程中应避免发生变形和损伤。

3、坝袋安装前的检查:
3.1 基础底板及岸墙混凝土的强度必须达到设计要求。
3.2 坝袋与底板及岸墙接触部位应平整光滑。
3.3 充排管道应畅通、无渗漏现象。
3.4 预埋螺栓、垫板、压板、螺帽(或锚固槽、楔块、木芯),进出水(气)口、排气孔、超压溢流孔的位置和尺寸应符合设计要求。
3. 5 坝袋和底垫片运到现场后,应首先检查其尺寸和搬运过程中有无损伤,如果有损伤应及时修补或更换。

4、坝袋达到止水海绵(止气布)要求:
4.1 坝袋、底垫片就为,应按设计要求确定方向,分别画出中心线和锚固线。
4.2 坝袋、底垫片九尾必须准确,就为方法因地制宜确定。
4.3 底垫片应画水帽、测压管和超压管位置。
4.4 止水海绵(止气布)可黏在底垫片上。

5、坝袋安装可按下列程序进行:
5.1 在地板上分别放出轴线、中心线。
5.2 底垫片就位(指双锚固坝袋)
5.3 在坝袋内的充排(气)管测压管和超压溢流管等的周围的底垫片上,宜黏贴一层橡胶片作补强处理。
5.4 坝袋锚固线与基础底板对应重合。
5.5 坝袋就位锚固线顺序,按先下游、后上游,也可同时进行,坝袋锚固应从底板中心开始向两侧同时进行安装,岸墙锚固时应折叠、理顺、垫平、不得用剪口补强处理。
